(RTO)蓄熱式焚燒爐
產品介紹
RTO(Regenerative Thermal Oxidizer,簡稱RTO,蓄熱式氧化爐),是一種高效有機廢氣治理設備。與傳統的催化燃燒、直燃式熱氧化爐(TO)相比,具有熱效率高(≥95%)、運行成本低、能處理大風量低濃度廢氣等特點,濃度稍高時,還可進行二次余熱回收,大大降低生產運營成本。
其工作原理是在高溫下(800℃左右)將可燃廢氣氧化成對應的氧化物和水,從而凈化廢氣,并回收廢氣分解時所釋放出來的熱量,廢氣分解效率達到99%以上,熱回收效率達到95%以上。RTO主體結構由燃燒室、陶瓷填料床和切換閥等組成。根據客戶實際需求,選擇不同的熱能回收方式和切換閥方式。
RTO技術特點:
①可實現全自動化控制,操作簡單,運行穩定,安全可靠性高。
②VOC的分解效率99%以上;
③采用多項先進技術,使設備簡化,易于維修,并降低了運行成本。
④廢氣在爐內停留時間長,爐內無死區;
⑤不產生NOX等二次污染。
⑥操作費用低,超低燃料費。有機廢氣濃度在500PPM以上時,RTO裝置基本不需添加輔助燃料。
蓄熱式焚燒爐特點:
(1)采用蓄熱式換熱裝置,蓄熱載體與氣體直接換熱,加熱速度快,低溫?fù)Q熱效果顯著,所以換熱效率特別高,最大限度回收燃燒產物中的顯熱。熱效率高,排煙溫度低,節能效果顯著,降低燃料消耗也就意味著減少了溫室氣體的排放;
(2)由于火焰不是在燃燒器中產生的,而是在爐內高溫蓄熱體中開始逐漸燃燒,無高溫鋒面,因而燃燒噪聲低;
(3)與傳統燃燒過程完全不同的熱力學條件,采用分級燃燒技術,延緩狀燃燒下釋出熱能;爐內溫升勻,燒損低,加熱效果好,不再存在傳統燃燒過程中出現的局部高溫高氧區,抑制了熱力型氮氧化物(NOX)的生成,環保效果好;
(4)燃燒室內的溫度整體升高且分布更趨均勻;爐膛溫度可高達850~1100℃,氣流速度大,燃燒速度快,煙氣在爐內高溫停留時間長,有機物氧化分解完全。環保效果顯著;
(5)廢氣進口設置惰性氧化鋁瓷球,對蓄熱陶瓷起到保護、緩沖、過濾的作用,延長蓄熱陶瓷的使用壽命;貝斯特選用的瓷球具有耐高溫高壓、吸水率低、化學性能穩定、抗壓強度高、不易中毒等特點;
(6)三向切換風閥采用貝斯特特有結構,配合可靠性密封材料,具有切換迅速、不易磨損、工作壽命長等特點;
(7)系統采用PLC自動燃燒控制,自動化程度高、運行穩定、安全可靠性高;
RTO裝置又可分為閥門切換式和旋轉式:
其工作原理是在高溫下(800℃左右)將可燃廢氣氧化成對應的氧化物和水,從而凈化廢氣,并回收廢氣分解時所釋放出來的熱量,廢氣分解效率達到99%以上,熱回收效率達到95%以上。RTO主體結構由燃燒室、陶瓷填料床和切換閥等組成。根據客戶實際需求,選擇不同的熱能回收方式和切換閥方式。
RTO技術特點:
①可實現全自動化控制,操作簡單,運行穩定,安全可靠性高。
②VOC的分解效率99%以上;
③采用多項先進技術,使設備簡化,易于維修,并降低了運行成本。
④廢氣在爐內停留時間長,爐內無死區;
⑤不產生NOX等二次污染。
⑥操作費用低,超低燃料費。有機廢氣濃度在500PPM以上時,RTO裝置基本不需添加輔助燃料。
蓄熱式焚燒爐特點:
(1)采用蓄熱式換熱裝置,蓄熱載體與氣體直接換熱,加熱速度快,低溫?fù)Q熱效果顯著,所以換熱效率特別高,最大限度回收燃燒產物中的顯熱。熱效率高,排煙溫度低,節能效果顯著,降低燃料消耗也就意味著減少了溫室氣體的排放;
(2)由于火焰不是在燃燒器中產生的,而是在爐內高溫蓄熱體中開始逐漸燃燒,無高溫鋒面,因而燃燒噪聲低;
(3)與傳統燃燒過程完全不同的熱力學條件,采用分級燃燒技術,延緩狀燃燒下釋出熱能;爐內溫升勻,燒損低,加熱效果好,不再存在傳統燃燒過程中出現的局部高溫高氧區,抑制了熱力型氮氧化物(NOX)的生成,環保效果好;
(4)燃燒室內的溫度整體升高且分布更趨均勻;爐膛溫度可高達850~1100℃,氣流速度大,燃燒速度快,煙氣在爐內高溫停留時間長,有機物氧化分解完全。環保效果顯著;
(5)廢氣進口設置惰性氧化鋁瓷球,對蓄熱陶瓷起到保護、緩沖、過濾的作用,延長蓄熱陶瓷的使用壽命;貝斯特選用的瓷球具有耐高溫高壓、吸水率低、化學性能穩定、抗壓強度高、不易中毒等特點;
(6)三向切換風閥采用貝斯特特有結構,配合可靠性密封材料,具有切換迅速、不易磨損、工作壽命長等特點;
(7)系統采用PLC自動燃燒控制,自動化程度高、運行穩定、安全可靠性高;
RTO裝置又可分為閥門切換式和旋轉式:

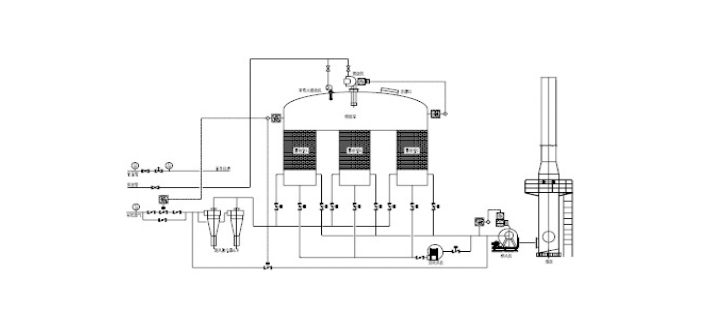

閥門切換式RTO是最常見的一種 RTO。其由兩個或多個陶瓷填充床, 通過閥門的切換, 改變氣流的方向, 從而達到預熱VOC 廢氣的目的。下圖是典型的三床式RTO示意圖及工作原理。
